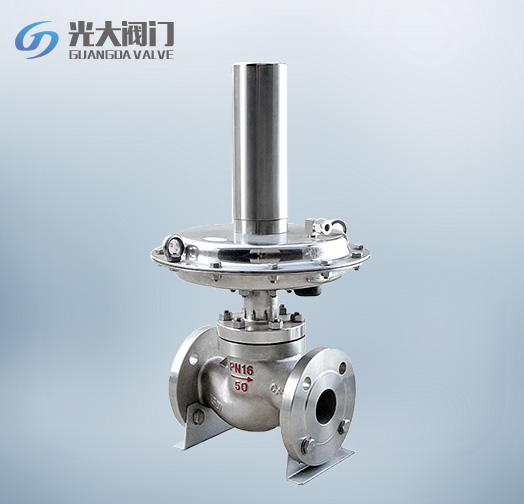

全不锈钢泄氮阀

公称通径:DN20mm~150mm
公称压力:1.0、1.6 MPa
主要材质:HT200、ZG230~450 ZG1Cr18Ni9Ti
阀芯、阀座:1Cr18Ni9Ti 司太莱合金堆焊
设计标准:GB/T17213
结构长度:GB12221-89
检验标准:GB/T4213
法兰标准:JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等
分享到:

产品概述:

       调压阀无需外加能源,利用被调介质自身能量为动力源。自动控制阀门介质流量,使阀后压力保持恒定的压力稳定装置。现已广泛应用于连续送气的天然气采输,城市煤气以及冶金、石油、化工等工业生产部门。
       阀特点:控制精度高,可比一般ZZY型直接操作型调压阀高一倍左右。调节压差比大(如阀前0.8MPa、阀后0.001MPa)特别适合微压气体控制。
       压力设定在指挥器上实现,因而方便、快捷、省力省时可在运行状态下连续设定。

零件资料:

阀体、阀盖:HT200、ZG230~450 ZG1Cr18Ni9Ti
阀芯、阀座:1Cr18Ni9Ti 司太莱合金堆焊
填料:聚四氟乙烯
推杆、衬套:2Cr13


技术参数:

公称通径 DN(mm)

20

25

40

50

80

100

150

阀座直径 (mm)

6

15

20

25

32

40

50

65

80

100

125

150

额定流量系数 KV

3.2

5

8

10

20

32

50

80

100

160

250

400

压力调节范围 Kpa

0.5~7 5~20 15~50 30~150

公称压力 PN(MPa)

1.0 1.6

被调介质温度 ( ℃ )

-20~90

流量特性

快开

调节精度 (%)

≤ 3

执行机构薄膜 有效面积 (cm 2 )

200

280

400

允许泄漏量

符合 ANSIB16.104-1976 IV 级

规格重量:

◆外形尺寸

公称通径 (DN)

20

25

32

40

50

65

80

100

125

150

法兰端面距 (L)

150

160

180

200

230

290

310

350

400

480

H

610

610

630

630

640

710

720

730

800

930

H1

330

330

350

350

360

430

440

450

520

650

φ

310

400

D

105

115

140

150

165

185

200

220

250

285

D 1

75

85

100

110

125

145

160

180

210

240

D 2

56

65

76

84

99

118

132

156

184

211

n-d

4-14

4-18

8-18

8-22
